Dab tsi yog qhov sib txawv ntawm lub hauv paus ntsiab lus ntawm kev ntsuas kev tiv thaiv nrog lub shaker thiab kev ntsuas kev tiv thaiv nrog multimeter?
Megger, tseem hu ua megohmmeter, feem ntau yog siv los ntsuas qhov rwb thaiv tsev ntawm cov khoom siv hluav taws xob. Nws yog tsim los ntawm alternator voltage doubler rectifier circuit, meter thiab lwm yam khoom. Thaum lub megger shakes, DC voltage yog generated. Thaum muaj qee qhov hluav taws xob siv rau cov khoom siv insulating, qhov tsis muaj zog tam sim no yuav ntws los ntawm cov khoom siv insulating. Qhov tam sim no muaj peb ntu, uas yog tam sim no capacitive, dab dej tam sim no thiab to tam sim no. Qhov piv ntawm DC voltage generated los ntawm lub megger rau cov to tam sim no yog lub rwb thaiv tsev tsis kam. Qhov kev sim ntawm kev siv megger los xyuas seb cov khoom siv insulating puas tsim nyog hu ua qhov kev ntsuas kev tiv thaiv hluav taws xob. Nws tuaj yeem paub seb cov khoom siv insulating puas ntub, puas, lossis kev laus, txhawm rau nrhiav cov khoom siv tsis raug. Qhov ntsuas hluav taws xob ntawm lub megger yog 250, 500, 1000, 2500V, thiab lwm yam, thiab qhov ntsuas ntau yog 500, 1000, 2000MΩ, thiab lwm yam.
Rwb thaiv tsev kuj tseem hu ua megohmmeter, co meter thiab Meg meter. Lub rwb thaiv tsev ntsuas ntsuas feem ntau muaj peb ntu. DC high voltage generator yog siv los tsim DC high voltage. ** yog ntsuas Circuit Court. Qhov thib peb yog zaub.
(1) DC high voltage generator
Txhawm rau ntsuas kev tiv thaiv hluav taws xob, qhov hluav taws xob siab yuav tsum tau siv rau ntawm qhov ntsuas kawg. Tus nqi hluav taws xob siab yog teev nyob rau hauv lub teb chaws tus qauv ntawm rwb thaiv tsev ntsuas ntsuas li 50V, 100V, 250V, 500V, 1000V, 2500V, 5000V ...
Feem ntau muaj peb txoj hauv kev los tsim DC high voltage. Thawj hom tes generator. Tam sim no, kwv yees li 80 feem pua ntawm cov megohmmeters tsim nyob rau hauv peb lub teb chaws txais yuav txoj kev no (lub hauv paus ntawm lub npe ntawm lub shaker meter). Ib qho yog txhawm rau nce qhov voltage los ntawm lub mains transformer thiab kho nws kom tau DC high voltage. Cov txheej txheem tau txais los ntawm lub dav hlau mains hom megohmmeter. Qhov thib peb yog siv transistor oscillation los yog tshwj xeeb mem tes dav modulation Circuit Court los tsim DC high voltage, uas feem ntau yog siv los ntawm roj teeb hom thiab mains-hom rwb thaiv tsev ntsuas ntsuas.
(2) Ntsuas Circuit Court
Hauv megger (megohmmeter) tau hais los saum toj no, qhov ntsuas hluav taws xob thiab cov khoom siv tau muab tso rau hauv ib qho. Nws yog ua tiav nrog ib tug tam sim no ratio meter taub hau, uas yog tsim los ntawm ob coils nrog ib tug kaum sab xis ntawm 6 0 degree (txog), ib tug ntawm uas yog parallel mus rau ob qho tag nrho ntawm qhov voltage, thiab lwm yam coil yog txuas rau hauv. series nrog ntsuas Circuit Court nruab nrab. Lub kaum sab xis ntawm lub meter pointer yog txiav txim siab los ntawm qhov sib piv tam sim no hauv ob lub coils. Txawv deflection angles sawv cev txawv qhov tseem ceeb. Qhov me me ntawm qhov ntsuas qhov ntsuas yog, qhov ntau dua qhov coil tam sim no hauv kev ntsuas ntsuas hluav taws xob, thiab qhov ntau dua qhov pointer deflection lub kaum sab xis yog. . Lwm txoj hauv kev yog siv linear ammeter rau kev ntsuas thiab tso saib. Vim hais tias cov magnetic teb nyob rau hauv lub kauj yog tsis-uniform nyob rau hauv lub 'meter' lub taub hau ntawm lub tam sim no piv 'meter' siv saum toj no, thaum lub pointer yog nyob rau hauv infinity, lub kauj tam sim no tsuas yog nyob rau ntawm qhov chaw uas lub magnetic flux ceev yog qhov muaj zog tshaj, yog li txawm hais tias tus taw tes yog infinity. ntsuas tsis kam yog loj, tam sim no ntws los ntawm lub kauj tam sim no Tsis tshua muaj, lub deflection lub kaum sab xis ntawm lub kauj yuav loj dua nyob rau lub sijhawm no. Thaum ntsuas qhov ntsuas me me lossis 0, qhov tam sim no ntws los ntawm lub kauj tam sim no loj, thiab lub kauj tau raug deflected mus rau qhov chaw uas qhov sib nqus flux ntom ntom me me, thiab qhov tshwm sim deflection lub kaum sab xis yuav tsis loj heev. Qhov no ua tiav qhov kev kho tsis-linear. Feem ntau, tus nqi tsis kam tso tawm ntawm lub taub hau megohmmeter yuav tsum tau ncua ntau qhov kev txiav txim ntawm qhov loj. Txawm li cas los xij, nws yuav tsis ua haujlwm thaum lub taub hau ammeter linear txuas ncaj qha rau qhov ntsuas ntsuas. Thaum muaj kev tiv thaiv siab, cov nplais tag nrho cov neeg coob coob ua ke thiab tsis tuaj yeem paub qhov txawv. Yuav kom ua tiav qhov kev kho uas tsis yog-linear, yuav tsum tau ntxiv cov ntsiab lus nonlinear rau qhov ntsuas ntsuas. Yog li kom ua tiav cov nyhuv shunt ntawm tus nqi me me tsis kam. Tsis muaj shunt ntawm siab tsis kam, kom tus nqi kuj tuaj yeem ncav cuag ntau qhov kev txiav txim ntawm qhov loj.
500 yam)

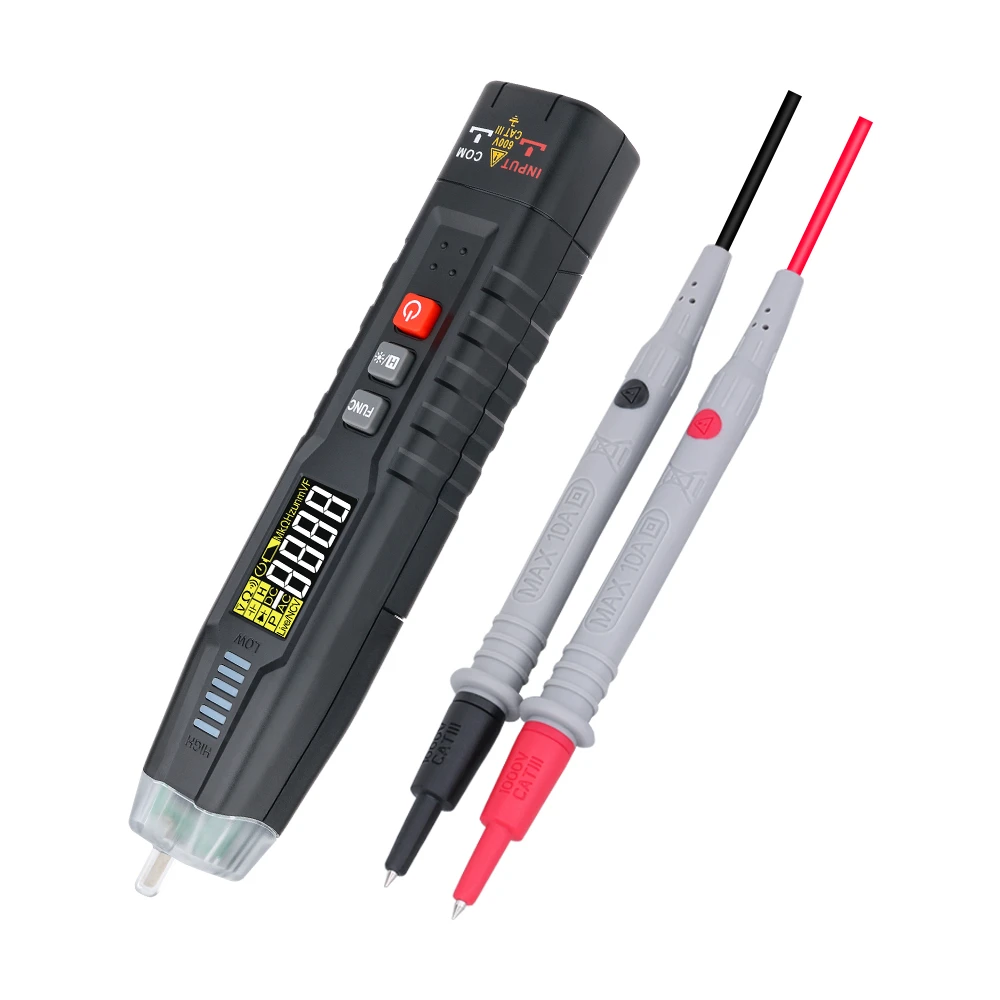

Lub multimeter yog tsim los ntawm peb qhov tseem ceeb: meter taub hau, ntsuas Circuit Court thiab hloov pauv hloov.
(1) Lub taub hau Meter: Nws yog lub siab rhiab heev magnetoelectric DC ammeter. Lub ntsiab kev ua tau zoo ntawm lub multimeter yeej nyob ntawm qhov ua tau zoo ntawm lub taub hau meter. Lub rhiab heev ntawm lub 'meter' taub hau yog hais txog DC tam sim no tus nqi ntws los ntawm lub taub hau 'meter' thaum lub pointer ntawm lub taub hau 'meter' yog deflected ntawm tag nrho cov nplai. Qhov tsawg dua tus nqi, qhov siab dua ntawm lub taub hau meter. Qhov ntau dua qhov kev tiv thaiv sab hauv thaum ntsuas qhov voltage, nws qhov kev ua tau zoo dua. Muaj plaub kab kab ntawm lub taub hau 'meter', thiab lawv cov haujlwm yog raws li hauv qab no: thawj kab (los ntawm sab saum toj mus rau hauv qab) yog cim nrog R los yog Ω, qhia txog tus nqi tsis kam, thiab thaum lub hloov pauv nyob rau hauv ohm thaiv, nyeem qhov no scale kab. ** Lub bar yog cim nrog ∽ thiab VA, qhia txog AC, DC voltage thiab DC tam sim no tus nqi, thaum hloov mus rau hauv AC, DC voltage lossis DC tam sim no txoj hauj lwm, thiab qhov ntau yog nyob rau hauv lwm txoj hauj lwm tshwj tsis yog AC 10V, nyeem qhov scale Hlau. Qhov thib peb kab yog cim nrog 10V, uas qhia txog AC voltage tus nqi ntawm 10V. Thaum qhov hloov pauv yog nyob rau hauv AC thiab DC voltage ntau thiab qhov ntau yog AC 10V, nyeem cov kab no. Qhov thib plaub bar, sau npe dB, qhia txog qib suab.
(2) Kev ntsuas kab
Kev ntsuas hluav taws xob yog ib lub voj voog siv los hloov ntau yam khoom ntsuas rau hauv DC tam sim no me me haum rau kev ntsuas ntsuas. Nws yog tsim los ntawm resistors, semiconductor Cheebtsam thiab roj teeb.
Nws tuaj yeem hloov pauv ntau yam khoom ntsuas (xws li tam sim no, voltage, tsis kam, thiab lwm yam) thiab ntau qhov sib txawv rau hauv qee qhov me me DC tam sim no los ntawm kev ua haujlwm ntau yam (xws li rectification, shunting, voltage division, etc.) gauge los ntsuas .
(3) Hloov pauv
Nws txoj haujlwm yog xaiv cov kab ntsuas sib txawv kom tau raws li qhov yuav tsum tau ntsuas ntawm ntau hom thiab ntau yam. Feem ntau muaj ob qhov hloov pauv hloov pauv, cim nrog lub zog sib txawv thiab ntau yam.
