Dab tsi yog linear tswj fais fab mov thiab nws cov yam ntxwv yog dab tsi?
Peb nquag faib cov khoom siv hluav taws xob tswj hwm rau hauv ob pawg: hloov cov khoom siv hluav taws xob tswj hwm thiab cov khoom siv hluav taws xob linear tswj, nyob ntawm seb cov kav dej tswj tau zoo npaum li cas. Ib qho hluav taws xob me me uas ua rau siv lub tshuab hluav taws xob tswj hluav taws xob kuj tseem muaj.
DC tswj fais fab mov nrog ib txoj kab khiav hauj lwm regulating raj yog hu ua linearly tswj fais fab mov nyob rau hauv cov ntsiab lus no. Lub raj hloov ua haujlwm nyob rau hauv lub xeev linear, uas tau piav qhia raws li hauv qab no: RW yog qhov sib txawv tsis tu ncua, lossis linear (saib kev tsom xam hauv qab). Nws tsis zoo ib yam nrog hloov cov khoom siv hluav taws xob, txawm li cas los xij. Lub raj xa hluav taws xob ua haujlwm hauv ob lub xeev: rau thiab tawm. Thaum nws nyob rau, qhov tsis kam yog qhov tsawg heev; thaum nws tawm, qhov kev tiv thaiv kuj tseem tsawg heev. Hauv kev hloov cov khoom siv hluav taws xob, peb feem ntau xa mus rau lub raj hloov raws li lub raj hloov. loj. Nws yog pov thawj tias lub raj ua haujlwm hauv kev hloov pauv tsis yog nyob rau hauv lub xeev linear. Shenzhen linear fais fab mov nrog kev cai

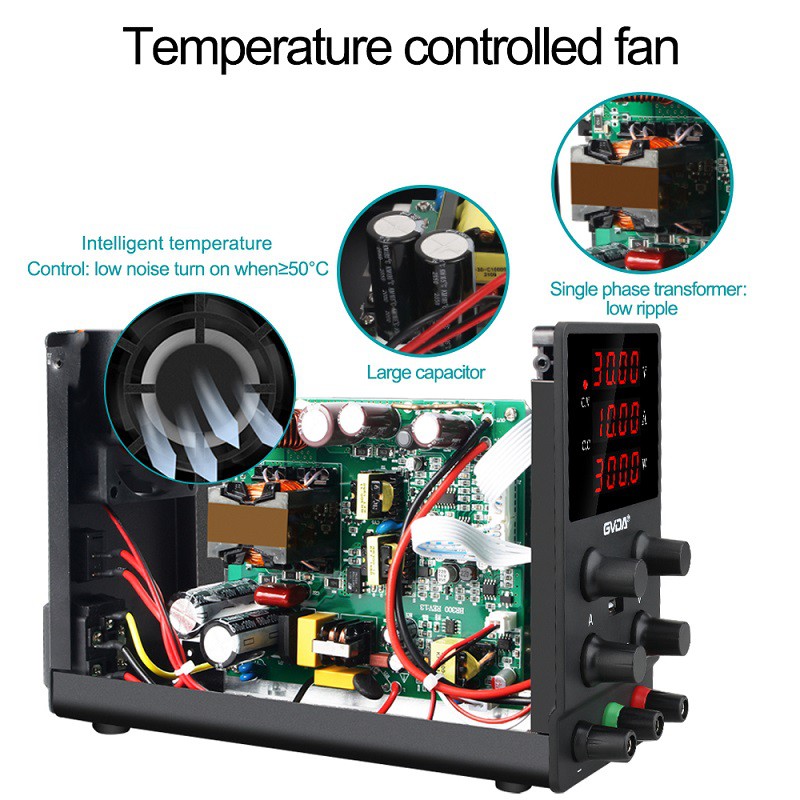

Ib qho qub qauv ntawm DC tswj fais fab mov yog cov linear tswj fais fab mov. Lub linear tswj DC fais fab mov muaj cov yam ntxwv hauv qab no: qhov tso zis hluav taws xob uas qis dua qhov hluav taws xob input; lub sij hawm teb ceev ceev thiab cov zis me me ripple; tsis tshua muaj suab nrov ua haujlwm; kev ua haujlwm qis (qhov feem ntau pom LDO tam sim no zoo li daws qhov teeb meem kev ua haujlwm); Kev tsim hluav taws xob loj (tshwj xeeb tshaj yog los ntawm cov khoom siv hluav taws xob siab), uas tsis txhob txwm ua rau lub suab nrov thermal hauv lub cev.
Raws li kev ua haujlwm ntawm Uo=Ui × RL / (RW + RL), cov zis hluav taws xob tuaj yeem sib txawv los ntawm qhov sib txawv ntawm qhov loj ntawm RW. Thov nco ntsoov tias hauv cov qauv no, cov zis ntawm Uo tsis yog linear yog tias peb tsuas yog txiav txim siab tus nqi hloov pauv ntawm qhov hloov kho resistor RW; Txawm li cas los xij, yog tias peb xav txog RW thiab RL ua ke, cov zis tawm dhau los ua kab. Tam sim no cia peb txav mus rau: Lub hom phiaj ntawm kev ruaj ntseg hluav taws xob tau ua tiav yog tias peb hloov pauv qhov hloov pauv hloov pauv hauv cov duab rau triode lossis thaj chaw cuam tshuam transistor thiab kho qhov tsis kam ntawm qhov "varistor" los ntawm kev saib xyuas cov zis hluav taws xob txhawm rau tswj cov zis hluav taws xob. tas li. Kho cov raj, tseem hu ua triodes lossis field effect tubes, yog siv los hloov cov zis voltage.
Vim hais tias lub regulating raj txuas nrog nyob rau hauv series ntawm lub hwj chim mov thiab lub load, nws yog hu ua ib tug series tswj fais fab mov. Raws li txoj cai, kuj tseem muaj ib qho kev sib txuas-hom tswj fais fab mov, uas yog txhawm rau txuas cov kav dej sib txuas ua ke nrog cov khoom thauj los kho cov zis hluav taws xob. Qhov kev siv voltage regulator TL431 yog ib qho kev sib txuas-hom voltage regulator. Qhov kev sib txuas hu ua parallel txhais tau hais tias zoo li lub tshuab hluav taws xob hluav taws xob hauv daim duab 2, shunting yog siv los xyuas kom meej qhov "stability" ntawm emitter voltage ntawm lub attenuation amplifier raj. Tej zaum daim duab no tsis tso cai rau koj tam sim ntawd qhia tias nws yog "kev sib txuas ua ke", tab sis thaum soj ntsuam ze dua, nws yog qhov tseeb. Txawm li cas los xij, txhua tus neeg yuav tsum tau them sai sai rau ntawm no: lub tshuab hluav taws xob hluav taws xob ntawm no ua haujlwm siv nws thaj tsam tsis muaj kab. Yog li ntawd, yog hais tias nws yog xam tau tias yog ib tug fais fab mov, nws kuj yog ib tug nonlinear fais fab mov. Txhawm rau kom txhua tus nkag siab yooj yim, cia peb rov qab mus nrhiav ib daim duab tsim nyog los saib kom txog thaum peb tuaj yeem nkag siab qhov tseeb.
