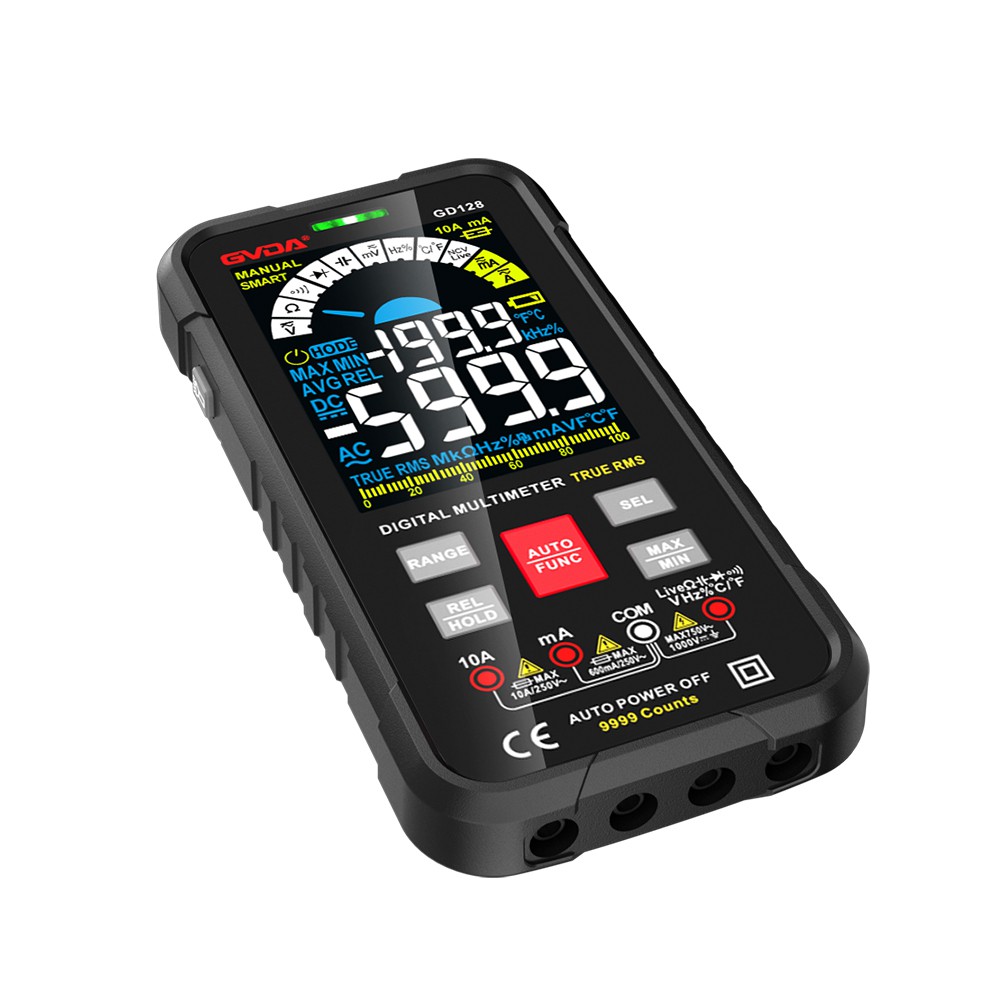

Cov txheej txheem ntawm kev ntsuas semiconductor nrog digital multimeter
1, Diode
Qhov qhib hluav taws xob hluav taws xob ntawm lub diode ntawm digital multimeter yog hais txog 2.8V, nrog rau kev sojntsuam liab txuas nrog qhov zoo thiab qhov kev sojntsuam dub txuas nrog qhov tsis zoo. Thaum ntsuas, qhov muab tam sim no yog kwv yees li 1mA, thiab cov nqi tso tawm yog kwv yees tus nqi ntawm cov hluav taws xob pem hauv ntej ntawm lub diode, ntsuas hauv mV lossis V. Qhov hluav taws xob txuas mus tom ntej ntawm silicon diode yog kwv yees li 0. 3-0.8V. Lub zog hluav taws xob rau pem hauv ntej poob ntawm germanium diode yog hais txog 0.1-0.3V. Thiab diodes nrog lub zog siab dua muaj qhov me me rau pem hauv ntej voltage poob. Yog tias qhov ntsuas tus nqi tsawg dua 0.1V, nws qhia tau tias lub diode puas lawm thiab ob qho tib si rau pem hauv ntej thiab rov qab cov lus qhia ua. Yog tias ob qho tib si rau pem hauv ntej thiab rov qab cov lus qhia qhib, nws qhia tau tias PN ntu ntawm lub diode qhib. Rau lub teeb-emitting diodes, thaum ntsuas nyob rau hauv pem hauv ntej kev taw qhia, lub diode emits lub teeb thiab lub voltage poob ntawm lub raj yog hais txog 1.7V.
2, Transistor ua
Lub transistor muaj ob ntu PN, ntu emitter (be) thiab seem sau (bc), uas tuaj yeem ntsuas tau siv txoj kev ntsuas diodes. Hauv kev ntsuas qhov tseeb, qhov poob qis rau pem hauv ntej thiab rov qab yuav tsum ntsuas ntawm txhua ob tus pins, tag nrho ntawm 6 zaug. Ntawm lawv, 4 zaug qhia qhov qhib Circuit Court, thiab tsuas yog 2 zaug qhia qhov voltage poob nqi. Txwv tsis pub, lub transistor yog faulty los yog ib tug tshwj xeeb transistor (xws li ib tug resistive transistor, Darlington transistor, thiab lwm yam., uas yuav txawv los ntawm ib tug pa transistor los ntawm cov qauv). Hauv ob qhov kev ntsuas nrog cov lej, yog tias qhov kev sojntsuam dub lossis liab txuas nrog tib tus ncej, ces tus ncej ntawd yog tus ncej ncej. Tus nqi ntsuas me me yog qhov sib sau ua ke, thiab qhov ntsuas qhov loj dua yog qhov emitter node. Vim tias lub hauv paus ncej tau txiav txim siab, cov khoom sib txuas thiab cov emitter tuaj yeem txiav txim siab. Tib lub sijhawm, nws tuaj yeem txiav txim siab tias: yog tias qhov kev sojntsuam dub txuas nrog tib tus ncej, lub transistor yog hom PNP; Yog hais tias qhov kev sojntsuam liab txuas nrog tib tus ncej, lub transistor yog NPN hom; Silicon tubes muaj lub siab poob ntawm ib ncig ntawm 0.6V, thaum germanium hlab muaj lub siab poob ntawm ib ncig ntawm 0.2V.
3, Thyristor:
Lub anode, cathode, thiab tswj electrode ntawm lub thyristor yog qhib circuits, uas yuav siv tau los txiav txim lub anode pins thiab txiav txim seb lub thyristor puas lawm. Qhov chaw nruab nrab ntawm thyristor tswj electrode thiab cathode kuj yog PN ntu, tab sis muaj kev tiv thaiv tiv thaiv ntawm lub zog thyristor tswj electrode thiab cathode, thiab cov khoom tso tawm thaum ntsuas yog qhov voltage poob ntawm qhov resistor.
4, Optocoupler
Nyob rau ntawm ib sab ntawm lub coupling yog lub teeb-emitting diode, nrog ib tug voltage poob ntawm txog 1V thaum ntsuas. Ntawm qhov tod tes, muaj lub transistor, qee qhov tsuas yog coj tawm c thiab e, thiab kev ntsuas raug txiav tawm hauv ob qho tib si rau pem hauv ntej thiab rov qab cov lus qhia. Yog tias tag nrho peb tus pins raug coj tawm, qhov ntsuas cov yam ntxwv zoo ib yam li cov ntawm cov transistor sab saud (feem ntau NPN transistor). Thaum siv multimeter los ua tus diode coj mus rau pem hauv ntej, siv lwm lub multimeter los ntsuas qhov conduction voltage poob ntawm transistor c rau e, uas yog hais txog 0.15V; Disconnect lub multimeter txuas nrog lub diode, thiab transistor c txiav tawm e, qhia tias optocoupler zoo
