Taw qhia rau Kev Ntsuas Cov Ntsiab Cai ntawm Multimeter AC Voltage Range
VD1 thiab VD2 nyob rau hauv Circuit Court yog rectifier diodes nyob rau hauv lub 'meter', vim hais tias lub 'meter' tsuas muaj peev xwm ntws DC tam sim no, yog li thaum ntsuas AC voltage, AC tam sim no yuav tsum tau hloov dua siab tshiab rau DC tam sim no, uas yog ua tiav los ntawm ib tug rectifier Circuit Court muaj li ntawm ob diodes, C1 yog DC blocking capacitor nyob rau hauv lub 'meter' tiv thaiv DC tam sim no nyob rau hauv sab nraud Circuit Court los ntawm ntws los ntawm lub 'meter' los tiv thaiv DC tam sim no nyob rau hauv sab nraud Circuit Court los ntawm kev cuam tshuam cov kev ntsuas ntawm AC voltage. Peb yog AC voltage nyob rau hauv sab nraud Circuit Court yuav tsum tau ntsuas.
AC voltage nyob rau hauv sab nraud Circuit Court yog ntxiv rau lub rectifier Circuit Court los ntawm C1, thiab AC tam sim no (AC tam sim no generated los ntawm AC voltage) yog hloov dua siab tshiab rau hauv DC tam sim no. Qhov ntsuas DC tam sim no deflects tus pointer, uas tsuas yog tus nqi AC voltage xwb.
Hais txog lub hauv paus ntsiab lus ntawm AC voltage thaiv kev ntsuas, cov ntsiab lus hauv qab no kuj yuav tsum tau piav qhia.
1. Thaum ntsuas AC voltage, txuas lub ntsuas liab thiab dub sticks nyob rau hauv parallel mus rau lub voltage qhov chaw yuav tsum tau ntsuas nyob rau hauv lub sab nraud Circuit Court, uas yog heev yooj yim rau kev khiav lag luam.
2. Txawm hais tias AC voltage yog ntsuas, lub rectifier Circuit Court nyob rau hauv lub meter yuav ntws los ntawm lub meter taub hau nrog ib tug DC tam sim no.
3. Thaum ntsuas qhov hluav taws xob AC, lub roj teeb hauv lub ntsuas hluav taws xob tsis muab lub zog, thiab qhov tam sim no uas deflects tus taw tes yog muab los ntawm AC voltage qhov chaw hauv Circuit Court hauv kev sim. Txij li thaum qhov poob qis resistor nyob rau hauv lub ' meter ' yog loj heev (tsis muaj nyob rau hauv daim duab), qhov ntsuas tsis yog. Qhov cuam tshuam ntawm qhov ntsuas qhov ntsuas hluav taws xob kuj tseem tsawg heev.
4. Thaum tsis muaj hluav taws xob nyob rau hauv Circuit Court nyob rau hauv kev ntsuam xyuas, tsis muaj tam sim no ntws nyob rau hauv lub meter lub taub hau, tus pointer tsis deflect, thiab qhov voltage qhia yog xoom. Nyob rau hauv tib yam, qhov ntau dua qhov voltage nyob rau hauv lub sab nraud Circuit Court, ntau dua rectified DC tam sim no ntws los ntawm lub meter taub hau, qhov ntau dua lub deflection lub kaum sab xis ntawm tus pointer, thiab qhov ntau dua qhov qhia qhov voltage.
5. Txij li thaum lub roj teeb hauv lub ntsuas hluav taws xob tsis siv thaum ntsuas qhov hluav taws xob AC, qhov hluav taws xob ntawm lub roj teeb hauv lub ntsuas hluav taws xob tsis cuam tshuam rau qhov ntsuas ntawm AC voltage.
6. Thaum ntsuas AC voltage, yuav tsum muaj lub zog hluav taws xob nyob rau hauv lub voj voog sab nraud, yog li cov hluav taws xob sab nraud yuav tsum tau ua kom muaj zog thaum ntsuas.
7. Txij li thaum cov kev taw qhia ntawm AC tam sim no hloov tas li, thiab AC voltage thaiv ntawm lub pointer multimeter tsuas yog siv los ntsuas 50Hz AC, qhov zoo thiab qhov tsis zoo ntawm lub voj voog ib nrab ntawm qhov AC no yog sib luag, yog li AC voltage xa mus rau hauv lub 'meter' yuav tsum dhau los ntawm lub rectifier Circuit Court. Cov kev taw qhia ntawm qhov tam sim no ntws los ntawm lub taub hau meter yog txiav txim siab. Nyob rau hauv txoj kev no, thaum ntsuas AC voltage, lub ntsuas hluav taws xob liab thiab dub tsis muaj polarity thiab tuaj yeem siv sib hloov, uas tsis zoo li ntsuas DC voltage lossis DC tam sim no.

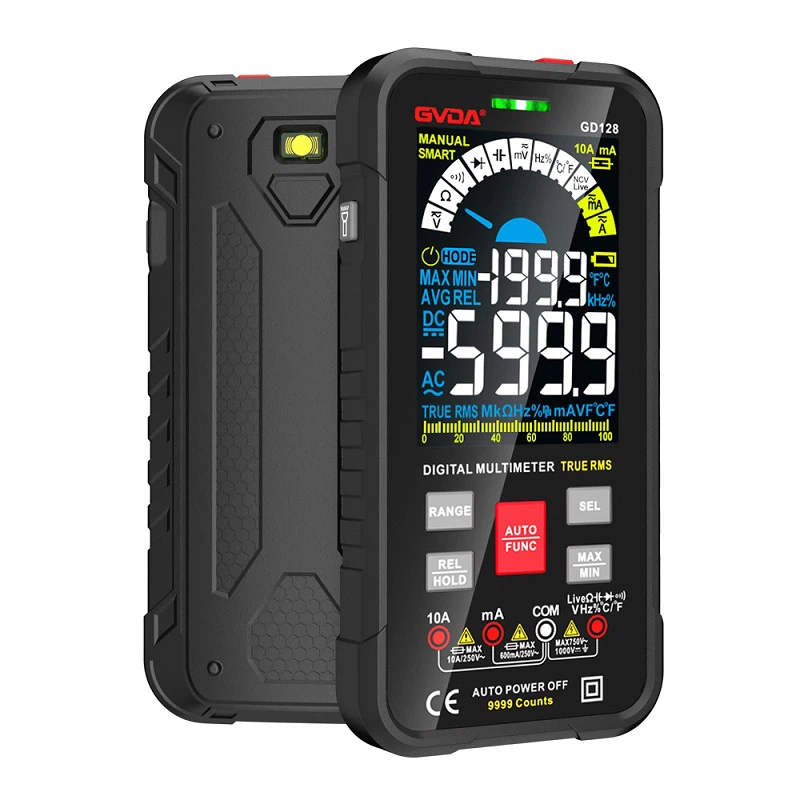

8. AC voltage block indication dial ntawm tus pointer multimeter yog tsim los rau 50Hz sine yoj AC, yog li thaum ntsuas tsis yog -50Hz sine yoj voltage lossis lwm zaus ^ sinusoidal voltage, qhov ntsuas voltage tsis raug, lawv tuaj yeem siv. Digital Multimeter ntsuas.
9. Qhov ntsuas qhov ntsuas AC voltage yog raws li tus nqi zoo ntawm sine yoj voltage.
