Kev soj ntsuam ntawm lub hauv paus ntsiab lus ntawm kev ntsuas tam sim no los ntawm clamp-on ammeter

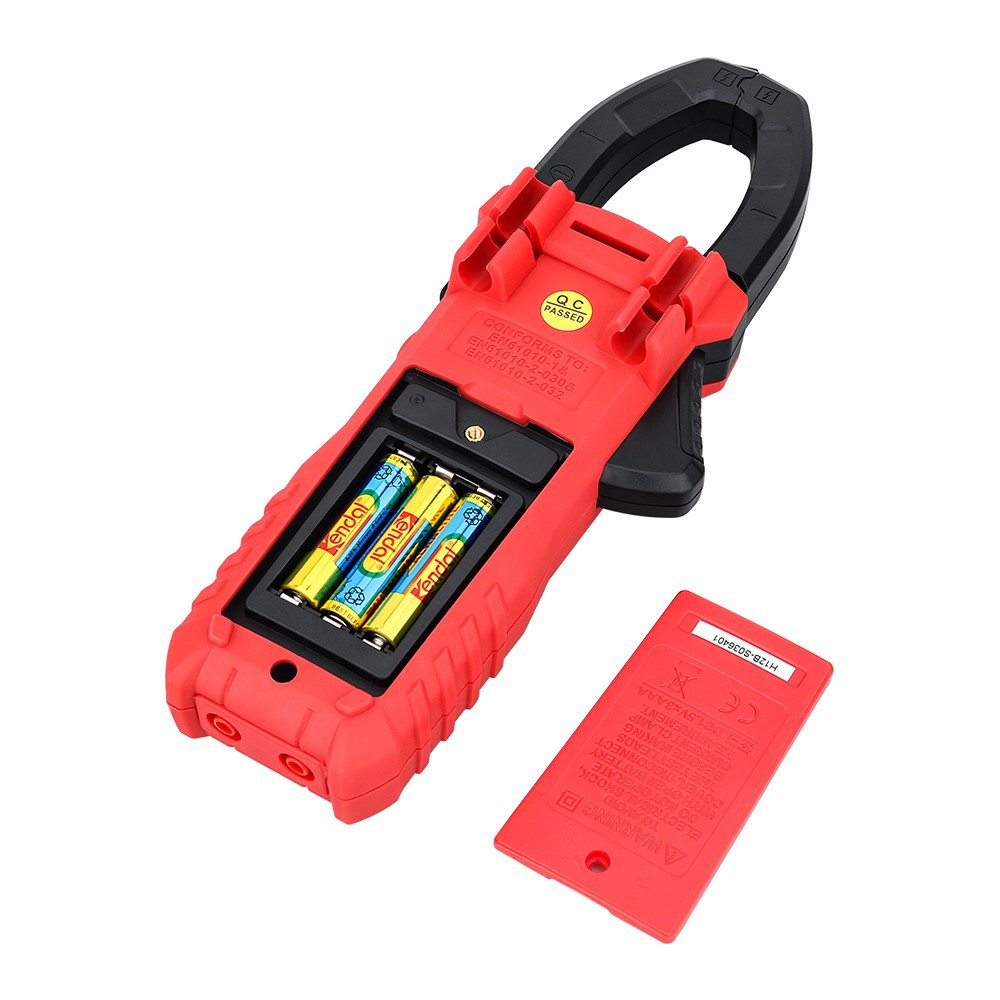

Lub clamp 'meter' yog qhov tseem ceeb ntawm kev hloov pauv tam sim no, lub tshuab hluav taws xob clamp thiab lub tshuab hluav taws xob rectifier magnetoelectric nrog cov tshuaj tiv thaiv quab yuam.
Lub clamp meter ua haujlwm ntawm tib lub hauv paus ntsiab lus raws li lub tshuab hloov pauv. Thawj kauj yog ib lub xaim dhau los ntawm lub clamp-hom hlau core, uas yog sib npaug rau thawj kauj ntawm 1- tig transformer. Qhov no yog ib tug step-up transformer. Secondary coil thiab ammeter siv rau kev ntsuas tsim ib tug thib ob Circuit Court. Thaum ib qho alternating tam sim no ntws los ntawm cov xaim, nws yog qhov tig ntawm lub kauj uas ua kom muaj qhov sib nqus sib nqus thiab qhov cuam tshuam tam sim no hauv lub voj voog thib ob. Qhov piv ntawm qhov luaj li cas ntawm qhov tam sim no mus rau lub hauv paus tam sim no yog sib npaug rau qhov sib piv ntawm tus lej ntawm cov lem ntawm lub hauv paus thiab theem nrab coils. . Lub clamp ammeter yog siv los ntsuas cov dej ntws loj. Yog tias qhov tam sim no tsis loj txaus, koj tuaj yeem nce tus naj npawb ntawm cov lem ntawm thawj tus neeg xyuas pib los ntawm lub ntsuas ntsuas clamp thiab faib cov ntsuas tam sim no los ntawm tus lej ntawm cov lem.
Qhov thib ob winding ntawm cov tub ntxhais-hom tam sim no transformer ntawm lub clamp ammeter yog qhov txhab ntawm cov tub ntxhais hlau thiab txuas nrog AC ammeter. Nws thawj winding yog tus neeg xyuas pib nyob rau hauv kev sim uas dhau los ntawm qhov chaw ntawm lub transformer. Lub pob qhov rooj yog qhov kev xaiv ntau yam hloov pauv, thiab lub luag haujlwm ntawm tus ciaj ntswj yog qhib thiab kaw qhov txav ntawm lub hauv paus ntawm cov tub ntxhais transformer kom nws tuaj yeem clamped rau hauv tus neeg xyuas pib hauv kev sim.
Thaum ntsuas tam sim no, nias lub ciaj ntswj, qhib lub puab tsaig, thiab muab cov hlau nqa tam sim no los ntsuas rau hauv nruab nrab ntawm cov tub ntxhais-hom tam sim no transformer. Thaum ib qho alternating tam sim no dhau los ntawm cov hlau los ntsuas, qhov sib nqus flux ntawm alternating tam sim no ntws los ntawm transformer. Ib tug tam sim no yog induced nyob rau hauv lub sab winding, thiab tam sim no dhau los ntawm lub kauj ntawm lub electromagnetic ammeter, deflecting tus pointer, thiab qhia qhov ntsuas tam sim no tus nqi ntawm lub dial scale.
Tom qab muab cov xaim nyob rau hauv kev sim rau hauv lub qhov rais los ntawm cov hlau tseem ceeb khawm, xyuam xim rau qhov zoo haum ntawm ob qhov chaw ntawm lub puab tsaig thiab tsis pub lwm yam khoom nyob rau hauv nruab nrab; Qhov tsawg kawg nkaus ntawm qhov ntsuas clamp yog 5A, thiab qhov yuam kev yuav tshwm sim thaum ntsuas qhov me me tam sim no. yuav loj dua. Qhov no yog ua los ntawm winding lub energized hlau nyob ib ncig ntawm lub clamp meter rau ob peb lub lis piam thiab ces ntsuas nws. Qhov kev nyeem tau muab faib los ntawm tus lej ntawm cov lem yog qhov yuav tsum tau ua.
